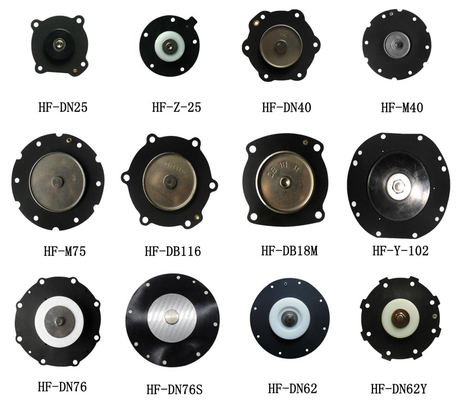

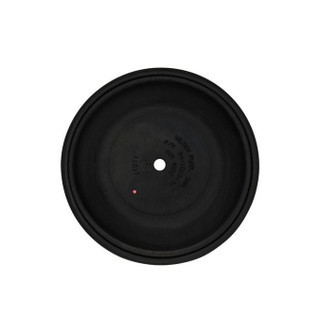

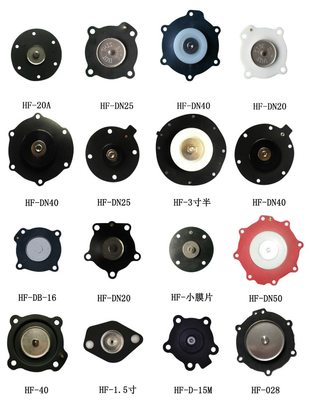

El diafragma de NBR FKM sella los anillos o para el tambor del diafragma bombea las bombas de diafragma de los sólidos
Introducción:
La bomba de diafragma se divide en la bomba de diafragma neumática y la bomba de diafragma eléctrica, bomba de diafragma neumática como el nombre implica es la clase de usar el aire comprimido como el poder, de formar un diafragma que intercambia el cambio de volumen de la deformación de la bomba de dislocación positiva. Su principio de funcionamiento y bomba de diafragma eléctrica es similar a la bomba de émbolo, porque las características del principio de trabajo de la bomba de diafragma, en curso de uso de la bomba de diafragma, el diafragma se convierten en un accesorio importante, pero también porque la dislocación positiva es particularmente importante.
Características:
• Buena elasticidad, lacre antienvejecedor, fuerte.
• La resistencia de la temperatura del cielo y tierra, lleva la resistencia de la resistencia, de la resistencia de aceite, del ácido y del álcali, resistencia a la corrosión.
Especificaciones:
| Nota: La dureza del material del anillo o es el indicador más importante para evaluar el funcionamiento de aislamiento. La dureza del anillo o determina la cantidad de la compresión del anillo o y el hueco máximo permitido de la protuberancia del surco. Puesto que el sello del nitrilo de la orilla A70 puede cumplir la mayor parte de las condiciones del servicio, si no hay instrucción especial para el material de aislamiento, proporcione generalmente el caucho de nitrilo de la orilla A70. | |||||
| Presión (Mpa) | Diámetro de la sección del anillo o (w) | ||||
| 1,78 | 2,62 | 3,53 | 5,33 | 7,00 | |
| Dureza de la orilla (A70) | |||||
| ≤3.50 | 0,08 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤7.00 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤10.50 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| Dureza de la orilla (A80) | |||||
| ≤3.50 | 0,10 | 0,13 | 0,15 | 0,18 | 0,20 |
| ≤7.00 | 0,08 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤10.50 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤14.00 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| ≤17.50 | 0,02 | 0,02 | 0,03 | 0,03 | 0,04 |
| Dureza de la orilla (A90) | |||||
| ≤3.50 | 0,13 | 0,15 | 0,20 | 0,23 | 0,25 |
| ≤7.00 | 0,10 | 0,13 | 0,15 | 0,18 | 0,20 |
| ≤10.50 | 0,07 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤14.00 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤17.50 | 0,04 | 0,05 | 0,07 | 0,08 | 0,09 |
| ≤21.00 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| ≤35.00 | 0,02 | 0,03 | 0,03 | 0,04 | 0,04 |
| ※ Cuando la presión excede 5MPa, se recomienda para utilizar un anillo de retención. El ※ para los usos de aislamiento estáticos, el ajuste recomendado es H7/g6. |
|||||
| Especificaciones (diámetro de alambre interno del diámetro x) | ||
| 1.8×1.8 | 26.5×1.8 | 19×2.65 |
| 2.24×1.8 | 28×1.8 | 20×2.65 |
| 2.5×1.8 | 29×1.8 | 21.2×2.65 |
| 2.8×1.8 | 30×1.8 | 22.4×2.65 |
| 2×1.8 | 31.5×1.8 | 23.6×2.65 |
| 3.15×1.8 | 32.5×1.8 | 25.8×2.65 |
| 3.55×1.8 | 33.5×1.8 | 25×2.65 |
| 3.75×1.8 | 34.5×1.8 | 26.5×2.65 |
| 4.5×1.8 | 35.5×1.8 | 28×2.65 |
| 4.87×1.8 | 36.5×1.8 | 30×2.65 |
| 4×1.8 | 37.5×1.8 | 31.5×2.65 |
| 5.15×1.8 | 38.7×1.8 | 32.5×2.65 |
| 5.3×1.8 | 40×1.8 | 33.5×2.65 |
| 5.6×1.8 | 41.2×1.8 | 34.5×2.65 |
| 5×1.8 | 42.3×1.8 | 35.5×2.65 |
| 6.3×1.8 | 43.7×1.8 | 36.5×2.65 |
| 6.7×1.8 | 45×1.8 | 37.5×2.65 |
| 6.9×1.8 | 46.2×1.8 | 38.7×2.65 |
| 6×1.8 | 47.5×1.8 | 40×2.65 |
| 7.1×1.8 | 48.5×1.8 | 41.2×2.65 |
| 7.6×1.8 | 48.7×1.8 | 42.3×2.65 |
| 8.5×1.8 | 50×1.8 | 43.7×2.65 |
| 8.75×1.8 | 65×1.8 | 45×2.65 |
| 8×1.8 | 67.4×1.8 | 46.2×2.65 |
| 9.5×1.8 | 71×1.8 | 47.5×2.65 |
| 9×1.8 | 93.4×1.8 | 48.7×2.65 |
| 10.6×1.8 | 133.4×1.8 | 50×2.65 |
| 10×1.8 | 7.1×2.65 | 51.5×2.65 |
| 11.2×1.8 | 7.6×2.65 | 53×2.65 |
| 11.8×1.8 | 8.5×2.65 | 54.5×2.65 |
| 12.5×1.8 | 8.75×2.65 | 56×2.65 |
| 13.2×1.8 | 8×2.65 | 58×2.65 |
| 13.5×1.8 | 9.5×2.65 | 60×2.65 |
| 14×1.8 | 9×2.65 | 61.5×2.65 |
| 15×1.8 | 10.6×2.65 | 63×2.65 |
| 16×1.8 | 10×2.65 | 65×2.65 |
| 17×1.8 | 10.5×2.65 | 67×2.65 |
| 18×1.8 | 11.2×2.65 | 69×2.65 |
| 19×1.8 | 11.8×2.65 | 71×2.65 |
| 20×1.8 | 12.5×2.65 | 73×2.65 |
| 21.2×1.8 | 13.2×2.65 | 74.4×2.65 |
| 22.4×1.8 | 14×2.65 | 74×2.65 |
| 22×1.8 | 15×2.65 | 75×2.65 |
| 23.6×1.8 | 16×2.65 | 76×2.65 |
| 25.8×1.8 | 17×2.65 | 80×2.65 |
| 25×1.8 | 18×2.65 | 85×2.65 |
| Especificaciones (diámetro de alambre interno del diámetro x) | ||
| 90×2.65 | 51.5×3.55 | 195×3.55 |
| 95×2.65 | 53×3.55 | 200×3.55 |
| 100×2.65 | 54.5×3.55 | 206×3.55 |
| 106×2.65 | 56×3.55 | 225×3.55 |
| 109×2.65 | 58×3.55 | 236×3.55 |
| 112×2.65 | 60×3.55 | 258×3.55 |
| 115×2.65 | 61.5×3.55 | 260×3.55 |
| 118×2.65 | 63×3.55 | 265×3.55 |
| 125×2.65 | 65×3.55 | 280×3.55 |
| 128×2.65 | 67×3.55 | 304×3.55 |
| 132×2.65 | 69×3.55 | 345×3.55 |
| 136×2.65 | 71×3.55 | 40×5.3 |
| 140×2.65 | 73×3.55 | 41.2×5.3 |
| 150×2.65 | 75×3.55 | 42.3×5.3 |
| 160×2.65 | 77.5×3.55 | 43.7×5.3 |
| 170×2.65 | 80×3.55 | 45×5.3 |
| 180×2.65 | 82.5×3.55 | 46.2×5.3 |
| 18×3.55 | 85×3.55 | 47.5×5.3 |
| 19×3.55 | 87.5×3.55 | 48.7×5.3 |
| 20×3.55 | 90×3.55 | 50×5.3 |
| 21.2×3.55 | 92.5×3.55 | 51.5×5.3 |
| 22.4×3.55 | 95×3.55 | 53×5.3 |
| 23.6×3.55 | 97.5×3.55 | 54.5×5.3 |
| 25.8×3.55 | 100×3.55 | 56×5.3 |
| 25×3.55 | 103×3.55 | 58×5.3 |
| 26.5×3.55 | 106×3.55 | 60×5.3 |
| 28×3.55 | 109×3.55 | 61.5×5.3 |
| 30×3.55 | 112×3.55 | 63×5.3 |
| 31.5×3.55 | 115×3.55 | 65×5.3 |
| 32.5×3.55 | 118×3.55 | 67×5.3 |
| 33.5×3.55 | 122×3.55 | 69×5.3 |
| 34.5×3.55 | 125×3.55 | 71×5.3 |
| 35.5×3.55 | 128×3.55 | 73×5.3 |
| 36.5×3.55 | 132×3.55 | 75×5.3 |
| 37.5×3.55 | 136×3.55 | 77.5×5.3 |
| 38.5×3.55 | 140×3.55 | 80×5.3 |
| 38.7×3.55 | 145×3.55 | 82.5×5.3 |
| 40×3.55 | 150×3.55 | 85×5.3 |
| 41.2×3.55 | 155×3.55 | 87.5×5.3 |
| 42.3×3.55 | 160×3.55 | 90×5.3 |
| 43.7×3.55 | 165×3.55 | 92.5×5.3 |
| 45×3.55 | 170×3.55 | 95×5.3 |
| 46.2×3.55 | 175×3.55 | 97.5×5.3 |
| 47.5×3.55 | 180×3.55 | 100×5.3 |
| 48.7×3.55 | 185×3.55 | 103×5.3 |
| 50×3.55 | 190×3.55 | 106×5.3 |
Nuestro servicio:
1. El empaquetado es embalaje neutral o embalaje modificado para requisitos particulares.
2. Le contestaremos en el plazo de 24 horas.
3. También proveeremos de usted buen servicio post-venta.
4. Se dan la bienvenida los pedidos del OEM o del ODM.
5. Las órdenes de ensayo son aceptables.
6. Precio de alta calidad y de fábrica.
7. el 100% aseguró la calidad.
