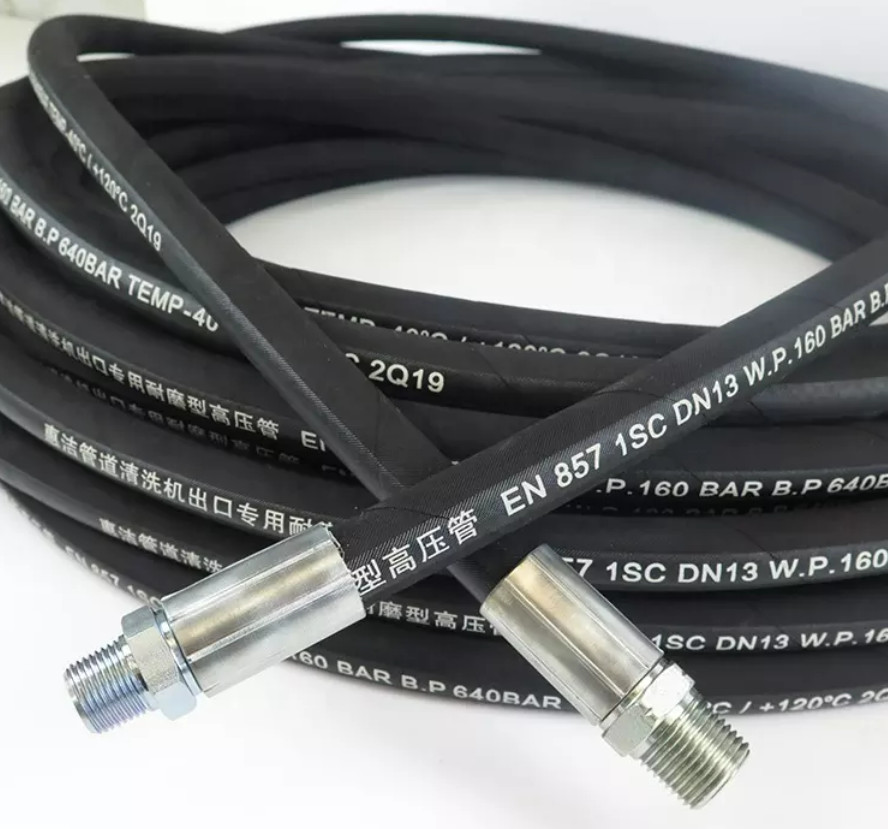

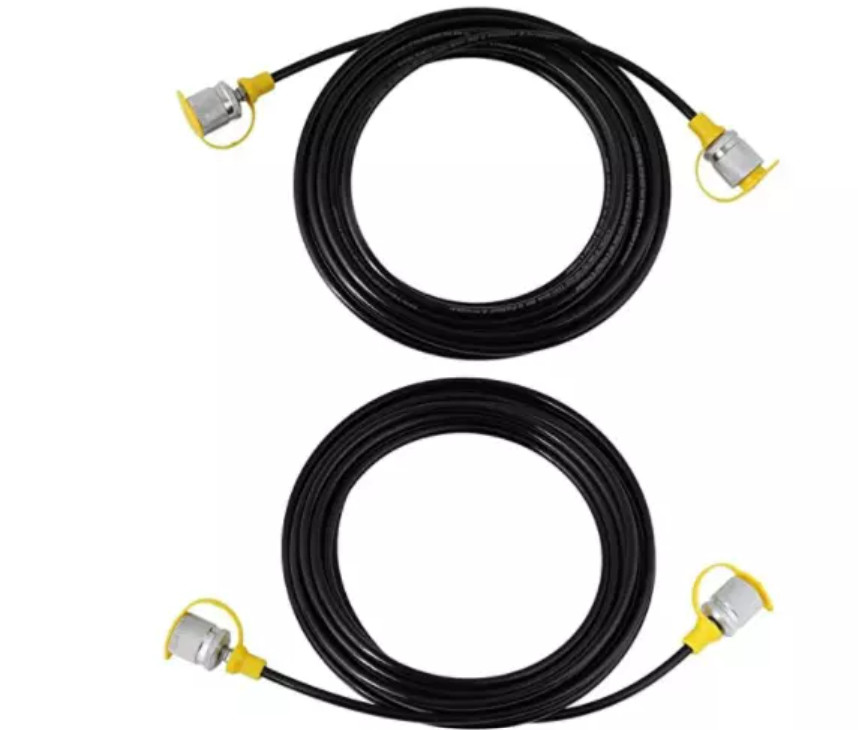

Manguera hidráulica de alta presión trenzada GB T3683-2011 del alambre de tres capas
Producimos:
Manguera de la mina de carbón manguera de ayuda hidráulica, de la mina de carbón de alta presión, manguera de alta presión del aceite, manguera trenzada de alta presión del diámetro grande de la manguera, manguera hidráulica, manguera flotante marina del diámetro grande, manguera de alta presión del transporte marino del aceite, etc.
Detalles rápidos:
| Categoría | Manguera trenzada de alta presión del alambre de acero |
| Especificaciones de producto | 6mm-300m m |
| Gama del uso | Explotación minera, ayuda hidráulica, sistema hydráulico, esquilador, cabeza de línea de la bomba de la emulsificación del frente de arranque del shui del feng |
| Tamaño de la longitud | Puede ser modificado para requisitos particulares según dirigir requisitos |
| Presión de funcionamiento | 1-100MPA |
1. Estructura de producto:

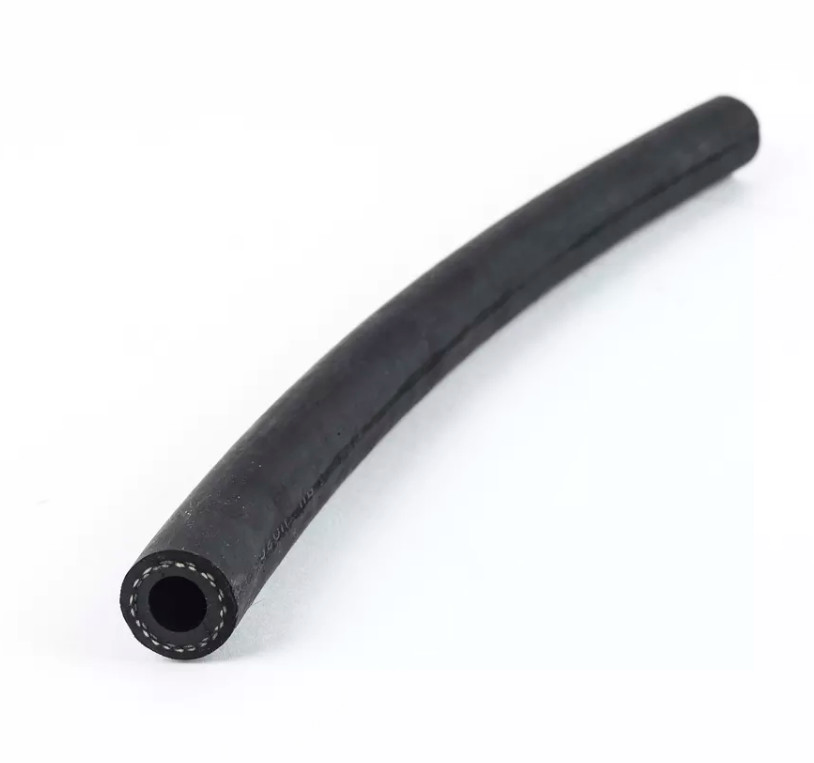

La estructura de la manguera trenzada del alambre de acero se compone de capa de goma interna de goma sintética líquido-resistente, capa de goma media, yo o II o III capa trenzada del refuerzo del alambre de acero, y capa de goma externa de goma sintética con resistencia a las inclemencias del tiempo excelente.
2. Uso del producto:
El alambre de acero reforzó la manguera de goma hidráulica uso principal para la ayuda de la mina, explotación minera del campo petrolífero, convenientes hidráulicos para dirigir la construcción, elevación y transporte, forja metalúrgica, equipo minero, las naves, maquinaria del moldeo a presión, maquinaria agrícola, las diversas máquinas-herramientas y mecanización y presión hydráulica automática en los diversos sectores industriales que transportaban (por ejemplo el aceite, el aceite, el aceite, el aceite combustible, aceite) el líquido líquido, a base de agua lubricante hidráulico soluble mineral petróleo-basado (tal como emulsión, emulsión del aceite-agua, agua), el gas, el etc. y la transmisión líquida con la ciertas presión y temperatura en el uso del sistema.
Nota: La manguera trenzada del alambre de acero de nuestra compañía se diseña y se fabrica según el estándar GB/T3683-2011, e ISO/DIS1436-1985, DIN20022 y SAE100RIAT, mangueras estándar de SAE100R2AT se pueden fabricar según requisitos. Este estándar no es conveniente para los líquidos basados y grasa-basados del echador - aceite -.
Parámetros técnicos de la manguera trenzada GB/T3683-2011 del alambre de acero de la tres-capa
| Especificaciones de la manguera |
Identificación |
Diámetro de la capa del alambre de acero |
Diámetro externo |
Presión del trabajo | Presión de prueba | Presión estallada |
Pequeño radio de doblez |
Peso de la referencia | |||
| MPa | PSI | MPa | PSI | MPa | PSI | ||||||
| 3-5-72 | 5±0.5 | 13.2±0.6 | 17±0.8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0,50 |
| 3-6-68 | 6±0.5 | 14.7±0.6 | 18.7±1.0 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0,56 |
| 3-8-54 | 8±0.5 | 16.7±0.6 | 20.7±1.0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0,83 |
| 3-10-44 | 10±0.5 | 18.7±0.6 | 22.7±1.0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0,95 |
| 3-13-36 | 13±0.5 | 22.2±0.8 | 26.2±1.2 | 36 | 5200 | 54 | 7800 | 108 | 15650 | 240 | 1,22 |
| 3-16-32 | 16±0.5 | 25.2±0.8 | 29.2±1.2 | 32 | 4625 | 48 | 7000 | 96 | 13900 | 300 | 1,30 |
| 3-19-28 | 19±0.5 | 28.2±0.8 | 32.2±1.2 | 28 | 4050 | 42 | 6010 | 84 | 12150 | 330 | 1,62 |
| 3-22-26 | 22±0.5 | 31.2±0.8 | 35.2±1.2 | 26 | 3750 | 39 | 5650 | 78 | 9418 | 380 | 1,81 |
| 3-25-24 | 25±0.5 | 34.9±0.8 | 38.9±1.2 | 24 | 3500 | 36 | 5200 | 72 | 8694 | 400 | 1,99 |
| 3-32-13 | 32±0.7 | 42.1±0.8 | 46.1±1.5 | 13 | 1884 | 19,5 | 2826 | 39 | 5651 | 450 | 2,29 |
| 3-38-12 | 38±0.7 | 48.1±0.8 | 52.1±1.5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 2,68 |
| 3-51-10 | 51±0.7 | 61.5±0.8 | 65.5±1.5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3,40 |
| 3-64-6 | 64±1.0 | 74.8±1.0 | 78.8±1.5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4,30 |
| 3-76-5 | 76±1.0 | 87.4±1.0 | 91.4±1.5 | 5 | 725 | 7,5 | 1087 | 15 | 2174 | 960 | 5,20 |
| 3-89-4 | 89±1.0 | 100.4±1.0 | 104.4±1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 5,55 |
| 3-102-3.5 | 102±1.0 | 115.0±1.0 | 119±1.5 | 3,5 | 507 | 5,25 | 761 | 10,5 | 1521 | 1280 | 6,47 |
| 3-127-3.5 | 127±1.0 | 140±1.0 | 145±1.5 | 3,5 | 507 | 5,2 | 761 | 10,5 | 1521 | 1560 | 8,20 |
| 3-152-3.0 | 152±1.0 | 166±1.0 | 171±1.5 | 3 | 435 | 4,5 | 652 | 9 | 1304 | 1800 | 9,88 |
| 3-203-2.5 | 203±1.0 | 218±1.5 | 224±2.0 | 2,5 | 362 | 3,75 | 544 | 7,5 | 1087 | 2300 | 14,2 |
Q&A:
Q: ¿Podría usted seguir el requisito específico del cliente?
: Sí, podríamos hacerlo según su requisito específico.
Q: ¿Cuáles son sus condiciones de pago?
: T/T (el 50% como desposit pagado, el resto el 50% serán pagados antes de entrega), L/C a primera vista, y otros usted viable, otros.
Q: ¿Y cuál es sus métodos que embalan?
: Envuelva los productos con la película plástica primero, después embálelos en casos de madera.
Q: ¿Dónde está su puerto de carga más cercano?
: Shangai, Qingdao o Tianjin, en China.
Q: ¿Usted acepta orden de la pequeña cantidad?
: Por supuesto hacemos.
Q: ¿Y cuáles son sus términos del envío y de la entrega?
: El envío generalmente por el mar o el aire.
