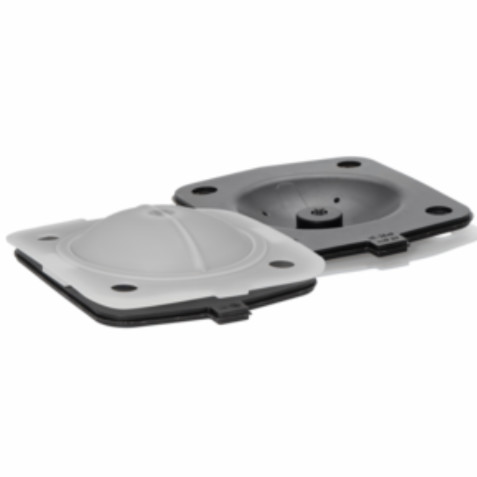

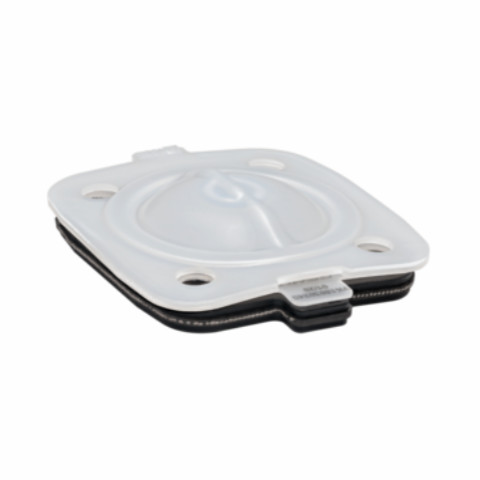

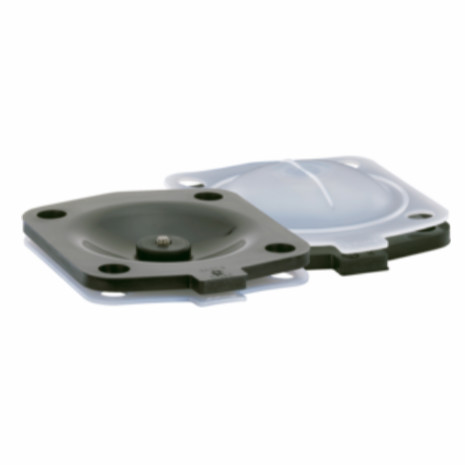

Código 71 PTFE / PVDF / EPDM Sellos de diafragma de caucho de tres piezas

El código 71 el diafragma de goma de PTFE de /de PVDF/de EPDM sella tres pedazos

Ejemplos de uso

Instalaciones de las depuradoras, el lavarse y de la limpieza

Plantas para la comida y las industrias alimentarias, la industria química y electrochapado

Equipo para el aparato fotográfico de la industria, del laboratorio, analítico y médico

Descripción

El diafragma del código 71 de GEMÜ es un diafragma de tres piezas que se ha desarrollado para el uso en usos industriales. El diafragma se compone de una cara de PTFE, de una capa intermedia de PVDF y de un forro de EPDM. El diafragma se basa en intentado - y - probó diseño y las dimensiones del diafragma del código los 5M con respecto a la cara de PTFE. El diafragma muestra propiedades excelentes de la impregnación contra los gases. El diafragma es extremadamente resistente mojar el cloro particularmente debido a la capa intermedia de PVDF y al pasador de fijación del titanio.

Especificaciones técnicas

• Medios temperatura: °C -20 a 100
• Material del diafragma: PTFE/PVDF/EPDM
• Tamaños del diafragma: 10 | 25 | 40 | 50 | 80 | 100
• Vacío: hasta 70 mbar (de absoluto)

Características

• El diafragma muestra propiedades excelentes de la impregnación, según lo probadas y certificadas por TÜV SÜD
• La resistencia excelente para mojar el cloro es probada y confirmada por TÜV SÜD
• Resistente contra virtualmente todas las sustancias químicas, tales como ácidos, álcalis y sales fuertes
• Uso de un pasador de fijación del titanio (grado 7)
• Parada mecánica integrada en el pasador de fijación de la cara del diafragma para asegurar la instalación correcta
• El diafragma no tiene ningún agujero de la salida en el forro de EPDM para mejorar las propiedades de la impregnación
• El diseño de la cara del diafragma se basa en intentado - y - probó el contorno del diafragma del código los 5M

Diafragmas del reemplazo de GEMÜ

para los procesos asépticos e industriales

Los diafragmas están llevando piezas. Necesitan ser examinados regularmente y de otra manera substituidos los malfuncionamientos pueden ocurrir, posiblemente dando por resultado situaciones peligrosas.

Especificar los ciclos del mantenimiento

Los intervalos de mantenimiento para examinar y substituir diafragmas son dependientes de la aplicación. Para determinar un intervalo de mantenimiento conveniente, la historia del mantenimiento y las tensiones puestas en las piezas debidas frecuentar la esterilización, los procesos de limpieza o los deberes frecuentes del ciclo deben ser tenidos en cuenta. El tipo de medios debe también ser considerado; el intervalo de mantenimiento es considerablemente más corto para los medios de trabajo viscosos o abrasivos con respecto a líquidos inertes, por ejemplo.

Inventario

Si todavía no ha sido posible documentar concluyente el intervalo de mantenimiento, o si se va el diafragma a ser substituido solamente en caso de salida, recomendamos el crear de una reserva para poder reaccionar puntualmente. Sin embargo, el inventario debe tomar en la consideración que los componentes del elastómero tienen un rato recomendado máximo del almacenamiento y de funcionamiento. Esto es entre un y seis años para los diafragmas de GEMÜ – cuando se almacenan correctamente.

Ciclos de adquisición

En nuestra experiencia, vale el poner de un pequeño almacén para las partes pequeñas, con frecuencia usadas y establecer un sistema rodante de la orden al mismo tiempo en instalaciones con un número relativamente grande de válvulas de diafragma. En este último caso, usted recibirá automáticamente una entrega subsiguiente u otra entrega de diafragmas de nosotros en un plazo definido por usted.

Dimensiones del diafragma

* tamaño del diafragma

El hilo del perno “W” del diafragma corresponde al estándar de Whitworth.
