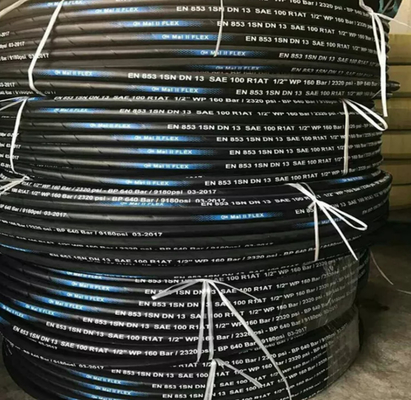

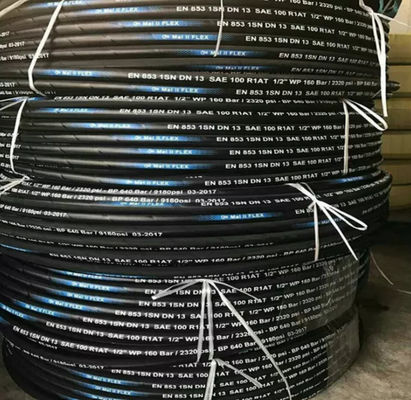

Manguera hidráulica de enrrollamiento de Steel Wire Braided del excavador hidráulico de alta presión de goma de la manguera
Producimos:
Manguera de goma de enrrollamiento del excavador, manguera de goma de alta presión de enrrollamiento, grabando dirigiendo la manguera de goma de la bobina del alambre de acero, la manguera de goma de la ayuda hidráulica, la manguera del cargador, el K-tipo manguera de goma, el etc. de goma.
Detalles rápidos:
| Categoría | Manguera de alta presión de la bobina del alambre de acero |
| Especificaciones de producto | 194SP, 254SP, 324SP, |
| Gama del uso | Excavadores, cargadores, máquinas del gancho, vehículos de la maquinaria de construcción, |
| Tamaño de la longitud | 20 metros por pedazo |
| Presión de funcionamiento | 45MPA |
1. Estructura de producto:
La estructura de la manguera trenzada del alambre de acero se compone de capa de goma interna de goma sintética líquido-resistente, capa de goma media, yo o II o III capa trenzada del refuerzo del alambre de acero, y capa de goma externa de goma sintética con resistencia a las inclemencias del tiempo excelente.
2. Uso del producto:
El alambre de acero reforzó la manguera de goma hidráulica uso principal para la ayuda de la mina, explotación minera del campo petrolífero, convenientes hidráulicos para dirigir la construcción, elevación y transporte, forja metalúrgica, equipo minero, las naves, maquinaria del moldeo a presión, maquinaria agrícola, las diversas máquinas-herramientas y mecanización y presión hydráulica automática en los diversos sectores industriales que transportaban (por ejemplo el aceite, el aceite, el aceite, el aceite combustible, aceite) el líquido líquido, a base de agua lubricante hidráulico soluble mineral petróleo-basado (tal como emulsión, emulsión del aceite-agua, agua), el gas, el etc. y la transmisión líquida con la ciertas presión y temperatura en el uso del sistema.
Nota: La manguera trenzada del alambre de acero de nuestra compañía se diseña y se fabrica según el estándar GB/T3683-2011, e ISO/DIS1436-1985, DIN20022 y SAE100RIAT, mangueras estándar de SAE100R2AT se pueden fabricar según requisitos. Este estándar no es conveniente para los líquidos basados y grasa-basados del echador - aceite -.
3. Temperatura de trabajo: el ℃ ℃-+100, ℃ del aceite -40 ℃-+50, emulsión del aire -30 del agua debajo del ℃ +80, elige por favor nuestros productos especiales.
Parámetros técnicos de la manguera trenzada de una sola capa del alambre de acero:
GB/T3683-2011
| Especificaciones de la manguera |
Identificación milímetro |
Diámetro de la capa del alambre de acero milímetro |
OD milímetro |
Presión del trabajo | Presión de prueba | Presión estallada |
Pequeño radio de doblez milímetro |
Peso de la referencia | |||
| MPa | PSI | MPa | PSI | MPa | PSI | ||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31,5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±.0.5 | 11.3±0.6 |
+1,0 15,3 -0,8 |
21 | 3043 | 31,5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0.5 | 13.3±0.6 |
+1,0 17,3 -0,8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10±0.5 | 15.3±0.6 |
+1,0 19 -0,8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0.5 | 18.8±0.6 |
+1,2 22,8 -0,8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 1-16-12 | 16±0.5 | 21.8±0.8 |
+1,2 25,8 -1,0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0,70 |
| 1-19-10 | 19±0.5 | 24.8±0.8 |
+1,2 28,8 -1,0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 1-22-9 | 22±0.5 | 28.7±0.8 |
+1,2 31,8 -1,0 |
9 | 1304 | 13,5 | 1956 | 27 | 3912 | 280 | 0,95 |
| 1-25-8 | 25±0.5 | 31.3±0.8 |
+1,2 35,3 -1,0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1,09 |
| 1-32-6 | 32±0.7 | 38.7±0.8 |
+1,5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1,24 |
| 1-38-5 | 38±0.7 | 44.7±0.8 |
+1,5 48,7 -1,2 |
5 | 725 | 7,5 | 1087 | 15 | 2174 | 500 | 1,45 |
| 1-51-4 | 51±0.7 | 58.1±0.8 |
+1,5 62,1 -1,2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1,90 |
| 1-64-2.5 | 64±1.0 | 71.2±1.0 | 75.2+1.5 | 2,5 | 362 | 3,75 | 543 | 7,5 | 1087 | 770 | 2,40 |
| 1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1,5 | 217 | 2,25 | 326 | 4,5 | 652 | 930 | 2,95 |
| 1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1100 | 3,24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1250 | 3,85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1500 | 4,80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1800 | 5,80 |
| 1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 2300 | 8,80 |
Q&A
Q: ¿Podría usted seguir el requisito específico del cliente?
: Sí, podríamos hacerlo según su requisito específico.
Q: ¿Cuáles son sus condiciones de pago?
: T/T (el 50% como desposit pagado, el resto el 50% serán pagados antes de entrega), L/C a primera vista, y otros usted viable, otros.
Q: ¿Y cuál es sus métodos que embalan?
: Envuelva los productos con la película plástica primero, después embálelos en casos de madera.
Q: ¿Dónde está su puerto de carga más cercano?
: Shangai, Qingdao o Tianjin, en China.
Q: ¿Usted acepta orden de la pequeña cantidad?
: Por supuesto hacemos.
Q: ¿Y cuáles son sus términos del envío y de la entrega?
: El envío generalmente por el mar o el aire.
