Diafragma de goma de FKM de la válvula industrial del CR para el diafragma del balanceo de la válvula de regulación
Detalles rápidos:
| Materiales del producto | NBR, NR |
| Temperatura de funcionamiento | -20℃~80℃ |
| Vida de servicio | épocas ≥1000000 |
| Escenario del uso | Regulador de presión de gas |
Introducción:
En el diseño de algunos reguladores de presión media y baja, para solucionar el problema del disco desequilibrado de la válvula de regulación de la presión y mejorar el funcionamiento del regulador de presión, el método de instalar un diafragma de la balanza es de uso frecuente. Cuando un diafragma de equilibrio está instalado, la presión diferenciada entre la presión de entrada y la presión del mercado del regulador puede ser aumentada. En la industria del regulador, se llama un diafragma de la balanza en términos de uso, y se llama un diafragma rodante en el caucho, el instrumento, la maquinaria y otras industrias.

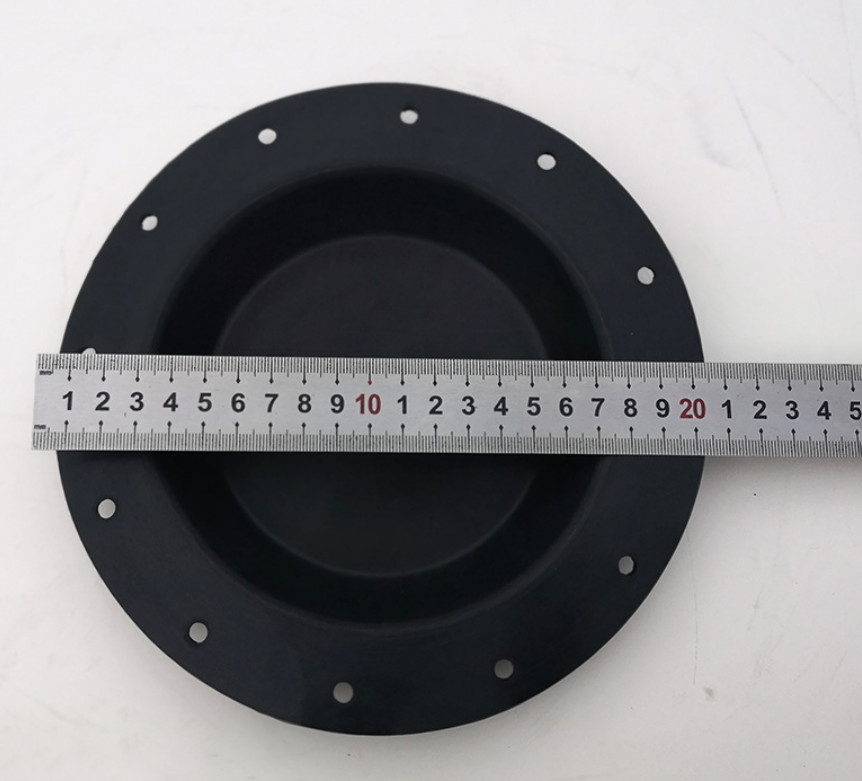

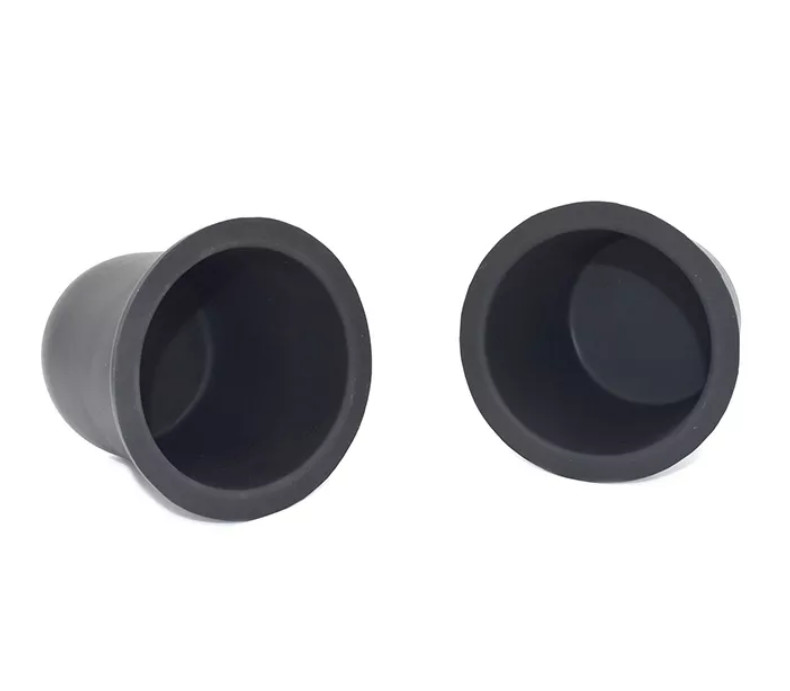

El diafragma rodante está en la forma de un sombrero de copa en el estado libre. Se hace del caucho con el paño de seda. El agujero medio superior se utiliza para instalar el tronco de válvula. Para instalar, fijar y sellar, el top y la parte inferior pueden tener bordes del anillo o. O bajo la forma de orificios de fijación alrededor del borde inferior.
Detalles de los materiales:
Para el presente, los materiales comunes para el diafragma rodante son: el caucho natural (NR), caucho de butadieno del nitrilo (NBR), el funcionamiento de los dos materiales puede cubrir las necesidades de la mayoría de los ambientes industriales. En los ambientes industriales especiales (resistencia da alta temperatura de la resistencia, del ácido y del álcali) podría utilizar EPDM, caucho del flúor (FKM), caucho del neopreno (CR) para la producción, solamente el coste es relativamente alto.
Especificaciones:
| Diafragma rodante | Modelo |
Diámetro externo (milímetros) |
Diámetro interior (milímetros) |
Diámetro bajo (milímetros) | Altura (milímetros) | Grueso (milímetros) | Presión |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
