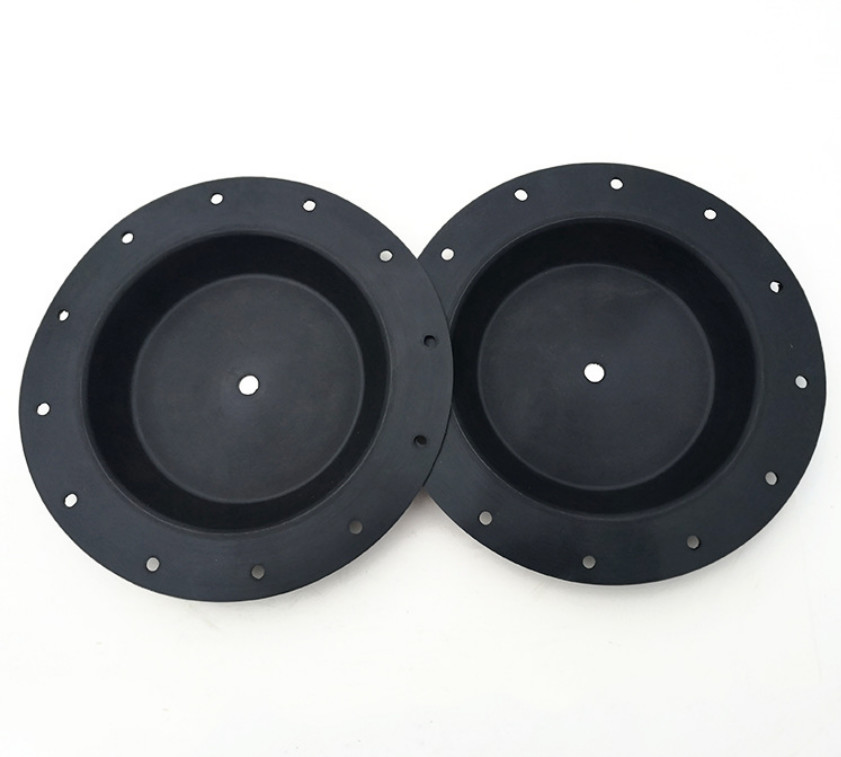

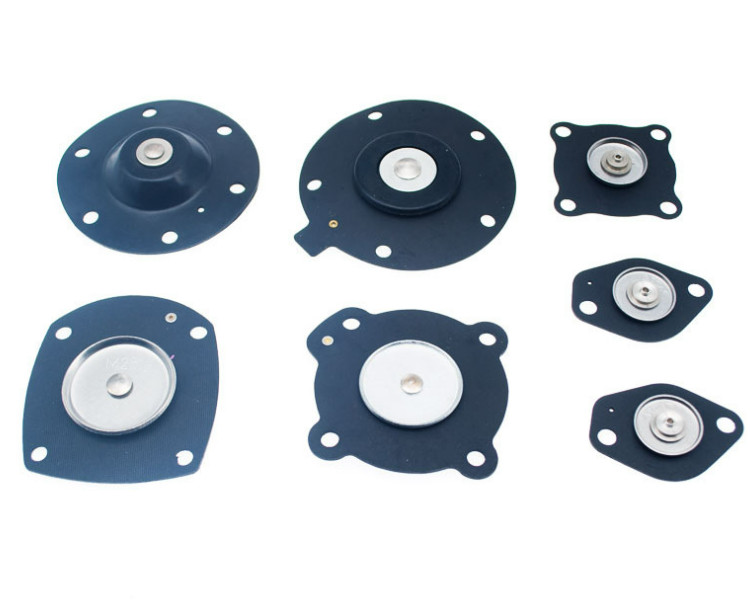

Diafragma de goma material de NBR NR EPDM para el freno neumático Kit Rubber Diaphragm
Descripciones del producto:

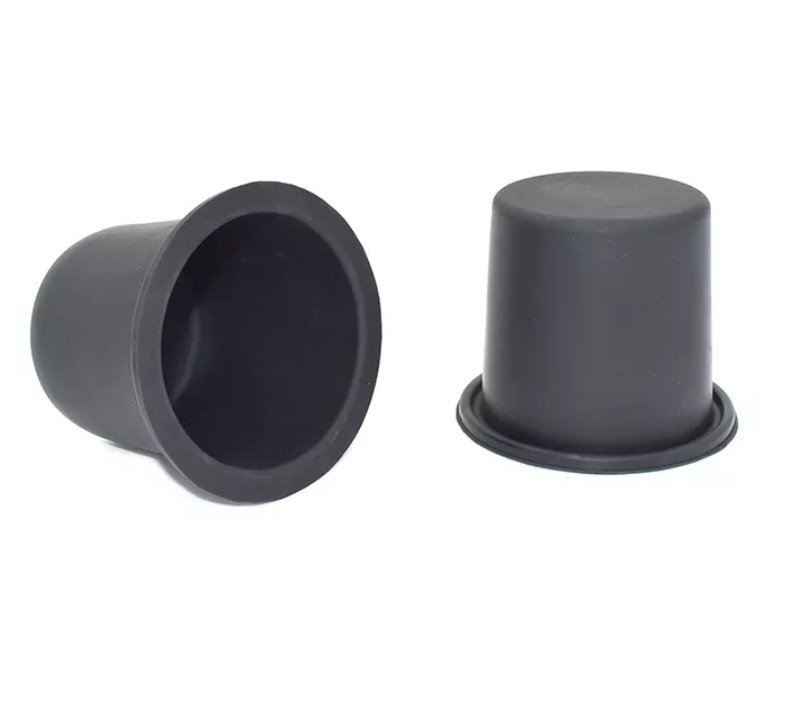

El diafragma rodante se forma como un sombrero de copa en el estado libre. Se hace del caucho con el paño de seda. El agujero medio en el top se utiliza para instalar el tronco de válvula. Para caber, fijar y sellar, el top y la parte inferior se pueden equipar de 0 tipos cambiador del borde, o de la parte inferior que rodea con el agujero de montaje.
| Materiales del producto | NBR, NR |
| Temperatura de funcionamiento | -20℃~80℃ |
| Vida de servicio | épocas ≥1000000 |
| Escenario del uso | regulador de presión de gas |
Introducción:
En el diseño de algunos reguladores de presión media y baja, para solucionar el problema del disco desequilibrado de la válvula de regulación de la presión y mejorar el funcionamiento del regulador de presión, el método de instalar un diafragma de la balanza es de uso frecuente. Cuando un diafragma de equilibrio está instalado, la presión diferenciada entre la presión de entrada y la presión del mercado del regulador puede ser aumentada. En la industria del regulador, se llama un diafragma de la balanza en términos de uso, y se llama un diafragma rodante en el caucho, el instrumento, la maquinaria y otras industrias.
El diafragma rodante está en la forma de un sombrero de copa en el estado libre. Se hace del caucho con el paño de seda. El agujero medio superior se utiliza para instalar el tronco de válvula. Para instalar, fijar y sellar, el top y la parte inferior pueden tener bordes del anillo o. O bajo la forma de orificios de fijación alrededor del borde inferior.
Especificaciones:
| Diafragma rodante | Modelo |
Diámetro externo (milímetros) |
Diámetro interior (milímetros) |
Diámetro bajo (milímetros) | Altura (milímetros) | Grueso (milímetros) | Presión |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
