Equipo de goma modificado para requisitos particulares para el diafragma de goma del balanceo del diafragma de la válvula de aislamiento del depósito de gasolina
Detalles de los materiales:
Para el presente, los materiales comunes para el diafragma rodante son: el caucho natural (NR), caucho de butadieno del nitrilo (NBR), el funcionamiento de los dos materiales puede cubrir las necesidades de la mayoría de los ambientes industriales. En los ambientes industriales especiales (resistencia da alta temperatura de la resistencia, del ácido y del álcali) podría utilizar EPDM, caucho del flúor (FKM), caucho del neopreno (CR) para la producción, solamente el coste es relativamente alto.
| Materiales del producto | NBR, NR |
| Temperatura de funcionamiento | -20℃~80℃ |
| Vida de servicio | épocas ≥1000000 |
| Escenario del uso | Regulador de presión de gas |
Introducción:

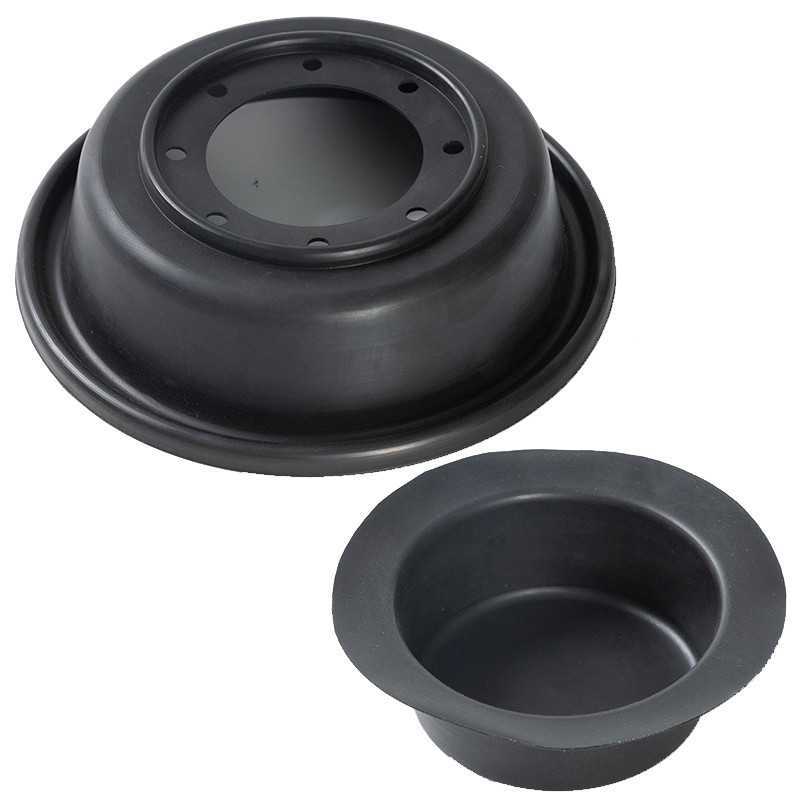

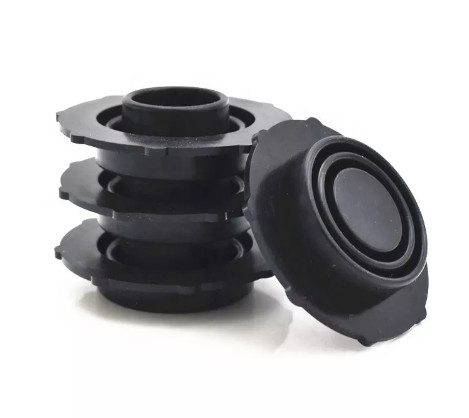

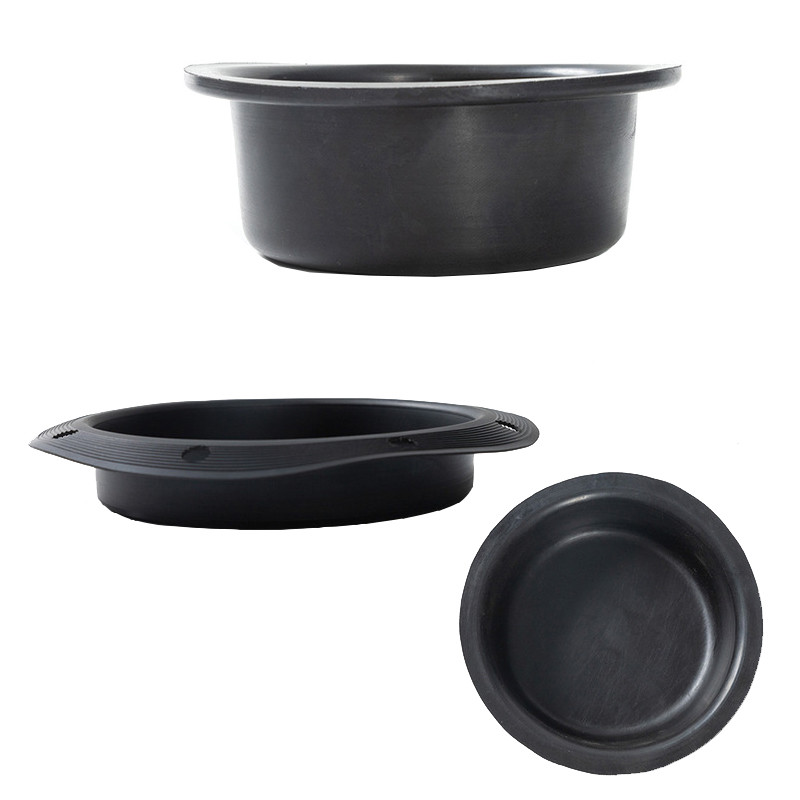

El diafragma rodante está en la forma de un sombrero de copa en el estado libre. Se hace del caucho con el paño de seda. El agujero medio superior se utiliza para instalar el tronco de válvula. Para instalar, fijar y sellar, el top y la parte inferior pueden tener bordes del anillo o. O bajo la forma de orificios de fijación alrededor del borde inferior.
(1) allí no debe ser ningunos bordes y esquina rectos en las esquinas del diafragma, y los arcos se deben hacer para evitar fractura fácil después de doblar y la pérdida de pegamento durante la vulcanización. La intersección de la pared interna de la manga y de la cara del extremo se debe también verter con ángulos del arco para evitar esquinas agudas. pedazo.
(2) material del diafragma: el caucho de nitrilo se utiliza para el gas natural y el LPG, y el caucho de la clorhidrina se utiliza para el gas.
(3) allí es una capa intermediaria elástico del paño del poliéster en el diafragma. Observe cuidadosamente las superficies internas y externas del diafragma. Un lado puede considerar vago el modelo del paño de malla, y el otro lado es una superficie lisa. La superficie lisa se requiere ser la superficie de la presión del gas. Por lo tanto, para el diafragma instalado en la dirección delantera, la superficie lisa está en la superficie interna del diafragma, y la superficie lisa del diafragma instalado en la dirección contraria está en la superficie externa, que puede evitar salida y mejorar la fuerza compresiva del diafragma.
Especificaciones:
| Diafragma rodante | Modelo |
Diámetro externo (milímetros) |
Diámetro interior (milímetros) |
Diámetro bajo (milímetros) | Altura (milímetros) | Grueso (milímetros) | Presión |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Nuestro servicio:
1. El empaquetado es embalaje neutral o embalaje modificado para requisitos particulares.
2. Le contestaremos en el plazo de 24 horas.
3. También proveeremos de usted buen servicio post-venta.
4. Se dan la bienvenida los pedidos del OEM o del ODM.
5. Las órdenes de ensayo son aceptables.
6. Precio de alta calidad y de fábrica.
7. el 100% aseguró la calidad.
