Diafragma de regulación de la válvula de Seat doble de la manga del diafragma de la válvula neumática

Diafragma de regulación de la válvula de Seat doble de la manga del diafragma de la válvula neumática

Los pasos de la instalación del diafragma de la válvula neumática son como sigue:

1. Ponga la primavera en el asiento de la primavera.

2. Instale el diafragma. Cuando se fijan el diafragma y el núcleo duro, un cojín de aflojamiento se debe añadir al tapón de tuerca para asegurarse de que el diafragma es plano y hermético.

3. Por lo tanto, la grasa se debe aplicar a los pernos de sujeción antes del montaje, que es conducente al mantenimiento y a la lubricación siguientes.

4. Puesto en la cubierta superior de la membrana, fíjela con un par de pernos de argolla, y uniformemente y alternativamente apretar los pernos de argolla para terminar el ajuste inicial de la primavera.

5. Apriete la nuez fija de la explosión en la cubierta de la membrana, y no atornille el perno de argolla.

6. Instale las piezas de conexión, y conecte la línea de suministro con la cubierta superior de la membrana.

7. Después de que se terminen los pasos antedichos, aplique los métodos siguientes para verificar:

1) A través de la línea de suministro del aire, la cámara de aire de la membrana se pasa en la presión de suministro de aire de 500KP, y utiliza el agua jabonosa para comprobar si hay fuga de aire alrededor de la membrana.

2) Compruebe si la ejecución es flexible dentro de la gama completa del movimiento (que refiere al actuador sí mismo).

Introducción:

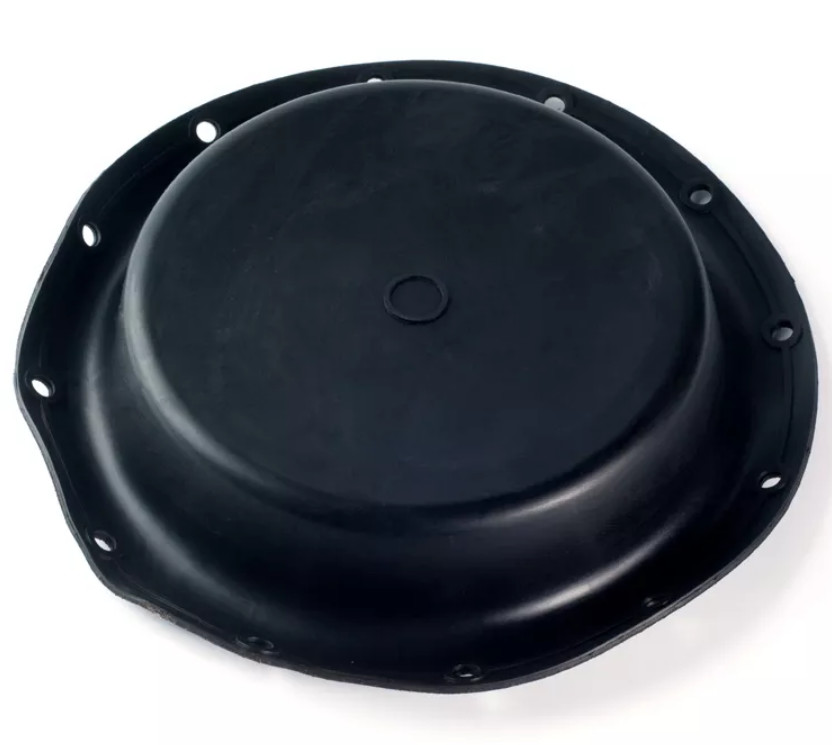

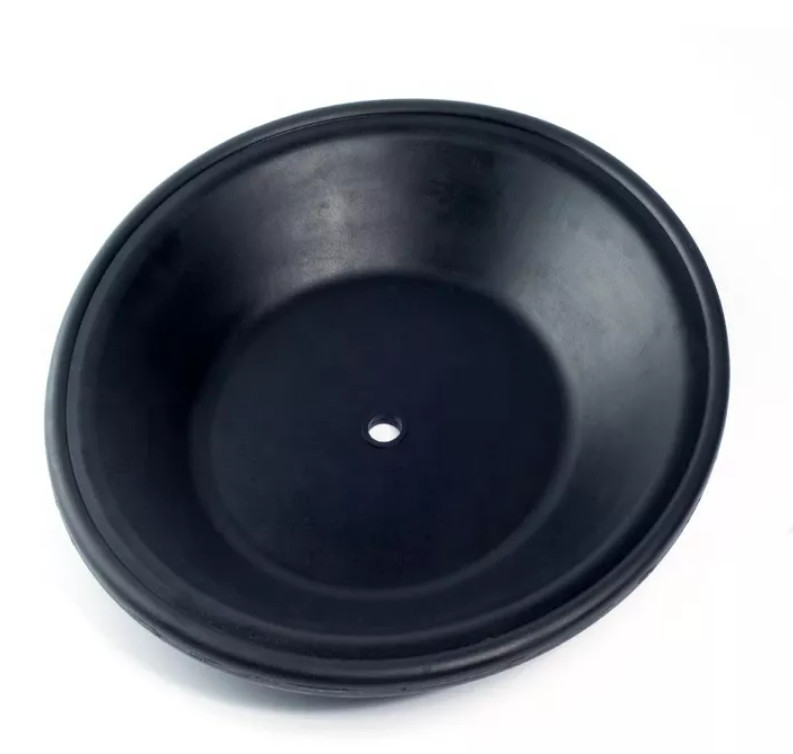

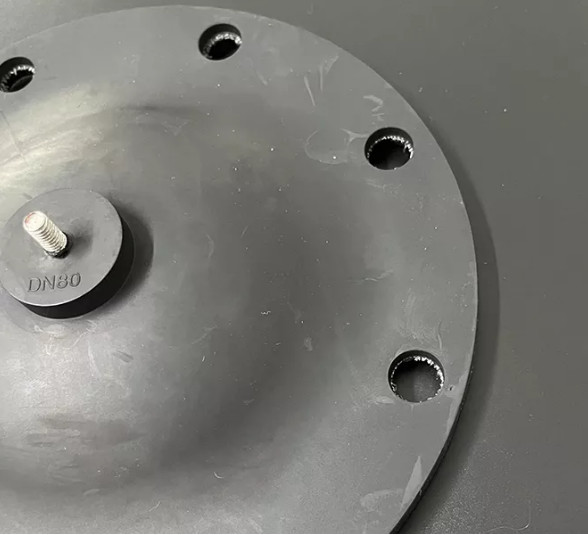

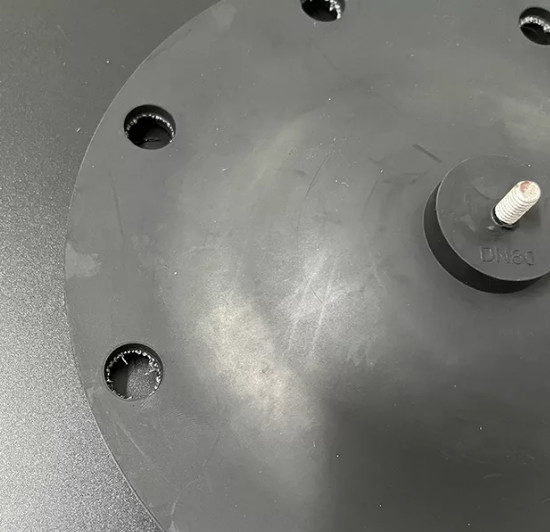

Los diafragmas del ajuste de la válvula neumática se refieren simplemente como “diafragmas de la válvula neumática.” Los diafragmas de la válvula neumática mariposa-se forman generalmente, con sus flancos extraídos gradualmente del cilindro al pistón. Puede ser diseñado como capa doble para soportar la presión en ambas direcciones. Debido a su circunvolución ancha y paredes laterales afiladas, su capacidad de soportar altas presiones es limitada. La presión eficaz también cambiará durante el proceso del alcance medio.

El pistón y el reborde del diafragma de la válvula neumática se moldean en el mismo lugar. La ventaja de este tipo de diafragma es que no hay necesidad de girar sobre un eje manualmente, que reduce grandemente de tiempo de montaje. Esto es especialmente importante en usos en grandes cantidades. La desventaja de este modelo es ésa debido a molde-en el oscilación, el reajuste debe tener en cuenta la tiesura elástico incorporada, así como el ratio del límite del movimiento. Para aumentar este ratio, un diafragma de la pre-circunvolución se puede diseñar para la compensación. En esta forma, la corona y el reborde del pistón se echan para contrarrestarse, transfiriendo la capacidad adicional del movimiento a un lado del oscilación. Esto permite que el diafragma tenga una capacidad más larga del movimiento mientras que mantiene la facilidad de la asamblea.

Detalles rápidos:

Nuestro servicio:

1. El empaquetado es embalaje neutral o embalaje modificado para requisitos particulares.

2. Le contestaremos en el plazo de 24 horas.

3. También proveeremos de usted buen servicio post-venta.

4. Se dan la bienvenida los pedidos del OEM o del ODM.

5. Las órdenes de ensayo son aceptables.

6. Precio de alta calidad y de fábrica.

7. el 100% aseguró la calidad.
