Diafragma 110-003SAK para la válvula de plata de la bala

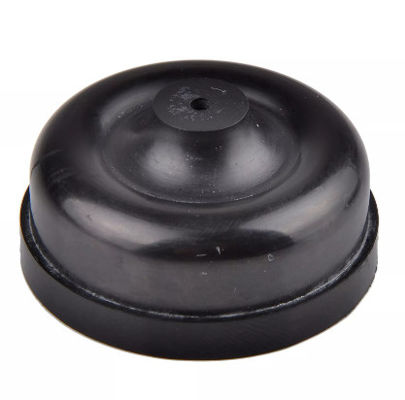

  • 110-003SAK Diaphragm for Silver Bullet Valve

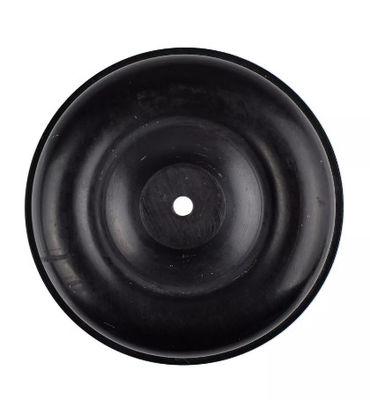

  • 110-003SAK Diaphragm for Silver Bullet Valve
Lugar de origen China
Nombre de la marca HONGUM
Certificación 3A、CE、SGS approval
Número de modelo Modificado para requisitos particulares
Cantidad de orden mínima 5pcs
Precio 3.0-120.0 USD / PC
Detalles de empaquetado Caja polivinílica de Bag+Carton
Tiempo de entrega 7-15 días
Condiciones de pago T/T, L/C, Western Union
Capacidad de la fuente 5000PCS/Month
Datos del producto
Nombre Diafragma para la válvula de plata de la bala Modelo 110-003SAK
Material NBR, NR, CR, FRANCO Color Negro
Temperatura -20°~80° Características Funcionamiento de alta resistencia, estable
Resaltar

diafragma de la válvula neumática de los 35cm

,

Diafragma de la válvula neumática de NR

,

diafragma weathermatic de la válvula
Deja un mensaje
Descripción de producto

Diafragma 110-003SAK para la válvula de plata de la bala

Descripciones del producto:

El diafragma de la válvula neumática es una parte importante del actuador neumático. Es generalmente mariposa formada, y sus funcionamientos del flanco del cilindro al pistón. Ha diseñado como capa doble tomar la presión en ambas direcciones. Su capacidad de soportar altas presiones es limitado debido a su flanco diagonal circunferencial y asintótico ancho. La presión eficaz cambiará por consiguiente durante el movimiento.

Características: La tecnología de proceso única y la selección material, no sólo mantienen las propiedades materiales, pero asegurar con eficacia la vida de servicio.

Materiales del producto NBR, NR
Temperatura de funcionamiento -20℃~80℃
Vida de servicio épocas ≥1000000
Escenario del uso

Cilindro mecánico industrial

Detalles de los materiales:

Los materiales comunes para el diafragma neumático son: el caucho natural (NR), caucho de butadieno del nitrilo (NBR), el funcionamiento de los dos materiales puede cubrir las necesidades de la mayoría de los ambientes industriales. En los ambientes industriales especiales (resistencia da alta temperatura de la resistencia, del ácido y del álcali) podría utilizar EPDM, caucho del flúor (FKM), caucho del neopreno (CR) para la producción, solamente el coste es relativamente alto.

La válvula de control neumática del diafragma es un elemento sensible elástico diafragma-formado circular. Cuando los dos lados del diafragma se sujetan a diversas presiones (o a las fuerzas), los movimientos de la tensión del diafragma hacia el lado con la presión más baja. Su centro produce una dislocación que tenga cierta relación con la diferencia de la presión.

Parámetros del diafragma de la válvula de control neumático:

Diámetro: 5-1500m m

Material: Caucho natural del caucho de nitrilo

Resistencia de la temperatura: -35° C a 300° C

Resistencia a la tensión: alcance a partir de la 0,1 a 15Mpa

Artículo

Área de funcionamiento
² del cm

 Tamaño
B C D h H T R1 R2 R3 φ1 φ2
ZMLB-0 35 130 126 95 75 1 20 1 6,5 6,5 / 8×φ5 /
ZMLB-1 50 145 130 90 80 4 7 2 8 8 8 8×φ7 8×φ12
ZMLB-2 80 165 150 100 85 7 15 2,5 7 8 8 8×φ7 8×φ13
ZMLB-3 70 195 175 120 96 18 25 2 6,5 4,5 6,5 10×φ8.5 /
ZMLB-4 90 200 187 115 90 8 25 3 12 15 12 8×φ9 /
XKK-1 230 无孔 175 150 5 15 1,5 12 6 12 No poroso No poroso
XHD-1 255 225 140 120 7… 16 2 3 17 14 12×φ9 /
XDG-1 255 235 175 155 10 50 3 7 5 10 12×φ9 /
ZMLB-5 250 255 245 190 160 8 38 3 11 7 15 12×φ6 12×φ12
ZMLB-6 200 268 243 195 154 18 33 1,5 10 6,5 6,5 12×φ13
ZMLB-7 250 288 270 180 160 28 28 4 8 11 8 14×φ8.5 /
ZMLB-8 350 338 312 250 211 23 45 2,5 9,5 6,5 8,5 18×φ10 /
ZMAB-10 100 194 174 130 110 5 15 2 5 8 / 8×φ9 8×φ15
ZMAB-1A 150 205 185 135 115 10 24 2 5 7 12 8×φ9 8×φ15
ZMAB-1B 200 235 215 155 135 12 20 2,5 6 9 10 12×φ9 12×φ15
ZMAB-2 280 285 265 195 155 8 33 2 12 12 15 12×φ9 12×φ15
XDG-2 298 278 220 195 10 60 3 10 8 10 12×φ9 /
ZMAB-3A 400 306 286 256 196 8 38 2 9 9 9 12×φ9 12×φ15
ZMAB-3B 420 325 305 220 180 18 45 3 8 15 10 16×φ9 16×φ15
ZMAB-4A 630 410 386 275 225 18 60 3 10 14 14 16×φ11 16×φ15
ZMAB-4B 600 394 374 290 230 18 60 2,5 12 14 14 16×φ11 16×φ15
XDG-2 395 375 320 300 15 80 3 13 7 10 16×φ11 /
ZMAB-5 1000 195 470 365 295 16 70 3 20 26 30 20×φ11 20×φ18
ZMAB-6A 1600 616 586 460 360 45 100 4 14 20 20 20×φ11 20×φ16
ZMAB-6B 1600 640 610 460 360 46 102 4 14 20 20 24×φ12 24×φ18
S1 70 176 156 100 72 10 33 3 9 9 10 12×φ9- 12×φ14
S2 100 195 175 110 80 13 35 2,5 7 10 14 ⁹ 12×φ 12×φ14
ZMAB-22 350 285 265 220 190 0 35 2 10 12 / 12×φ9 12×φ15
ZMAB-23 350 285 265 220 190 0 48 2 10 12 / 12×φ9 12×φ15
ZMAB-34 560 360 336 285 235 0 65 2,5 10 14 / 16×φ15
ZMAB-45 900 470 440 370 300 0 98 3 20 26 / 18×φ11 18×φ18
HA-2 267 248 190 160 10 39 2 13 8/8 13 10×φ9 10×φ15
HA-3 350 330 265 225 12 50 2 12 8 18 16×φ9 16×φ15
xzs-1 126 114 96 74 0 10 3 0 10 10 6×φ7 /
XZS-2 135 122. 103 78 0 15 3 0 7 7 6×φ7 /
XZS-3 186 172 150 112 0 15 3 0 15 20 8×φ7 /
XZS-4 234 218 194 153 0 18 3 0 10 10 12×φ7 /
XDY-1 110 108 95 80 0 20 3 0 45° 3 Anillo o φ8
XDY-2 150 147 132 100 0 22 3 0 45° 4 Anillo o φ8.5

Nuestro servicio:

1. El empaquetado es embalaje neutral o embalaje modificado para requisitos particulares.

2. Le contestaremos en el plazo de 24 horas.

3. También proveeremos de usted buen servicio post-venta.

4. Se dan la bienvenida los pedidos del OEM o del ODM.

5. Las órdenes de ensayo son aceptables.

6. Precio de alta calidad y de fábrica.

7. el 100% aseguró la calidad.
