Pare la válvula que aísla el diafragma de goma cortado neumático de la válvula del CR de la válvula NBR NR EPDM FKM
Introducción de goma cortada del diafragma de la válvula:

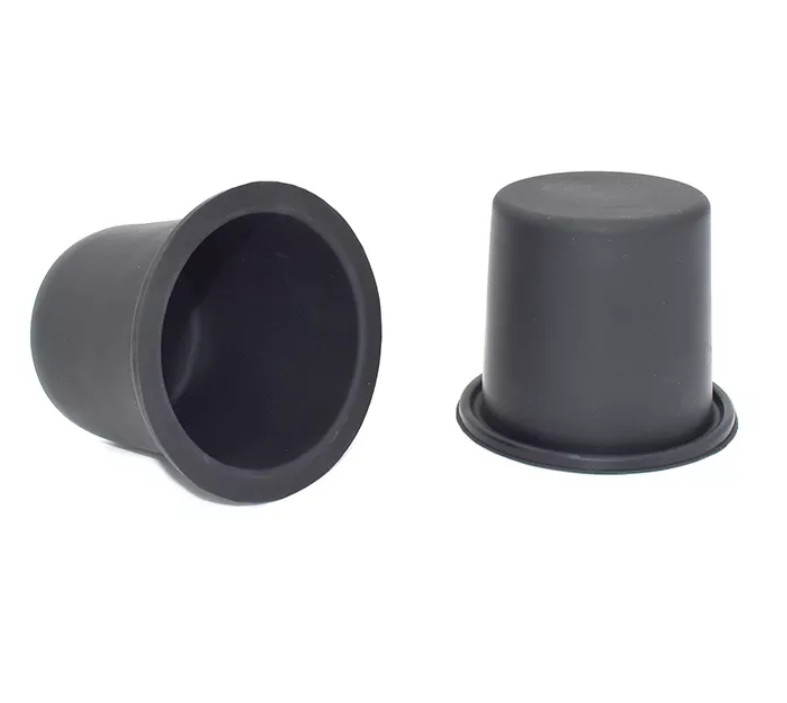

El diafragma rodante se forma como un sombrero de copa en el estado libre. Se hace del caucho con el paño de seda. El agujero medio en el top se utiliza para instalar el tronco de válvula. Para caber, fijar y sellar, el top y la parte inferior se pueden equipar de 0 tipos cambiador del borde, o de la parte inferior que rodea con el agujero de montaje.
En el diseño de algunos reguladores de presión media y baja, para solucionar el problema del disco desequilibrado del regulador de presión y mejorar el funcionamiento del regulador, el método de instalar un diafragma equilibrado es de uso frecuente. La instalación de un diafragma de equilibrio aumenta la presión diferenciada entre la entrada y las presiones del mercado del regulador. En la industria del regulador de voltaje, se llama un diafragma equilibrado en términos de uso, y se llama un diafragma rodante en caucho, la instrumentación, la maquinaria y otras industrias.
Detalles materiales cortados del diafragma de goma de la válvula:
Para el presente, los materiales comunes para el diafragma rodante son: el caucho natural (NR), caucho de butadieno del nitrilo (NBR), el funcionamiento de los dos materiales puede cubrir las necesidades de la mayoría de los ambientes industriales. En los ambientes industriales especiales (resistencia da alta temperatura de la resistencia, del ácido y del álcali) podría utilizar EPDM, caucho del flúor (FKM), caucho del neopreno (CR) para la producción, solamente el coste es relativamente alto.
Especificaciones de goma cortadas del diafragma de la válvula:
| Diafragma rodante | Modelo |
Diámetro externo (milímetros) |
Diámetro interior (milímetros) |
Diámetro bajo (milímetros) | Altura (milímetros) | Grueso (milímetros) | Presión |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
