Diafragma de goma del combustible del sello del diafragma de los sistemas de energía de Spincraft de la válvula barométrica del regulador
Descripciones de goma del producto del diafragma de la válvula del regulador del combustible:

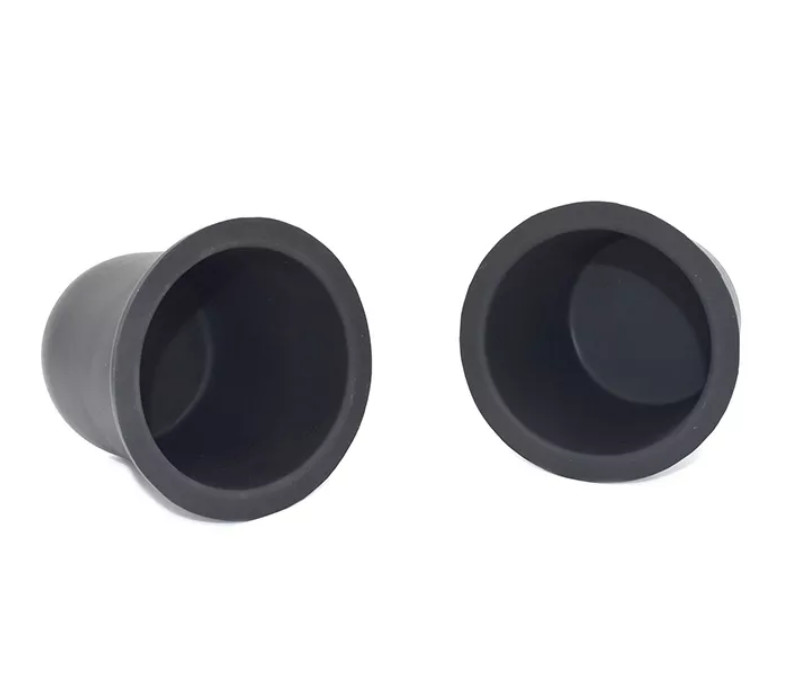

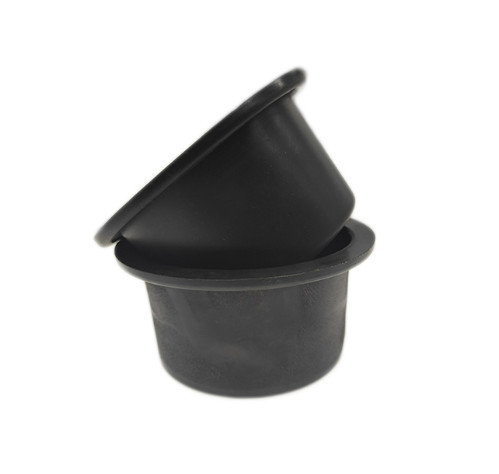

El diafragma rodante se forma como un sombrero de copa en el estado libre. Se hace del caucho con el paño de seda. El agujero medio en el top se utiliza para instalar el tronco de válvula. Para caber, fijar y sellar, el top y la parte inferior se pueden equipar de 0 tipos cambiador del borde, o de la parte inferior que rodea con el agujero de montaje.
Comparado con el diafragma acanalado de goma usado en válvulas de regulación, el diafragma rodante tiene una resistencia de alta presión. Casi toda la carga de la presión del diafragma rodante es apoyada por el pistón, y solamente una pequeña parte de la presión líquida o de presión de gas es apoyada por el área estrecha del diafragma, así que el diafragma rodante puede obtener mayor fuerza de sustentación de la presión y un empuje más alto.
| Materiales del producto | NBR, NR, etc. |
| Temperatura de funcionamiento | -20℃~80℃ |
| Vida de servicio | épocas ≥1000000 |
| Escenario del uso | Regulador de presión de gas |
Introducción de goma del diafragma de la válvula del regulador del combustible:
En el diseño de algunos reguladores de presión media y baja, para solucionar el problema del disco desequilibrado de la válvula de regulación de la presión y mejorar el funcionamiento del regulador de presión, el método de instalar un diafragma de la balanza es de uso frecuente. Cuando un diafragma de equilibrio está instalado, la presión diferenciada entre la presión de entrada y la presión del mercado del regulador puede ser aumentada. En la industria del regulador, se llama un diafragma de la balanza en términos de uso, y se llama un diafragma rodante en el caucho, el instrumento, la maquinaria y otras industrias.
Detalles materiales del diafragma de goma de la válvula del regulador del combustible:
Para el presente, los materiales comunes para el diafragma rodante son: el caucho natural (NR), caucho de butadieno del nitrilo (NBR), el funcionamiento de los dos materiales puede cubrir las necesidades de la mayoría de los ambientes industriales. En los ambientes industriales especiales (resistencia da alta temperatura de la resistencia, del ácido y del álcali) podría utilizar EPDM, caucho del flúor (FKM), caucho del neopreno (CR) para la producción, solamente el coste es relativamente alto.
Especificaciones de goma del diafragma de la válvula del regulador del combustible:
| Diafragma rodante | Modelo |
Diámetro externo (milímetros) |
Diámetro interior (milímetros) |
Diámetro bajo (milímetros) | Altura (milímetros) | Grueso (milímetros) | Presión |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Nuestro servicio:
1. El empaquetado es embalaje neutral o embalaje modificado para requisitos particulares.
2. Le contestaremos en el plazo de 24 horas.
3. También proveeremos de usted buen servicio post-venta.
4. Se dan la bienvenida los pedidos del OEM o del ODM.
5. Las órdenes de ensayo son aceptables.
6. Precio de alta calidad y de fábrica.
7. el 100% aseguró la calidad.
