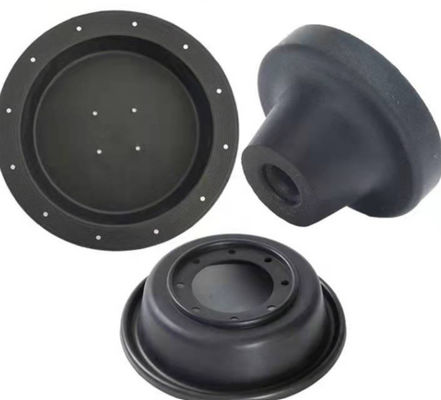

Diafragma de goma natural que corta el diafragma de goma del actuador del freno neumático de sistema del freno neumático
Descripciones de goma del producto del diafragma del actuador del freno neumático:

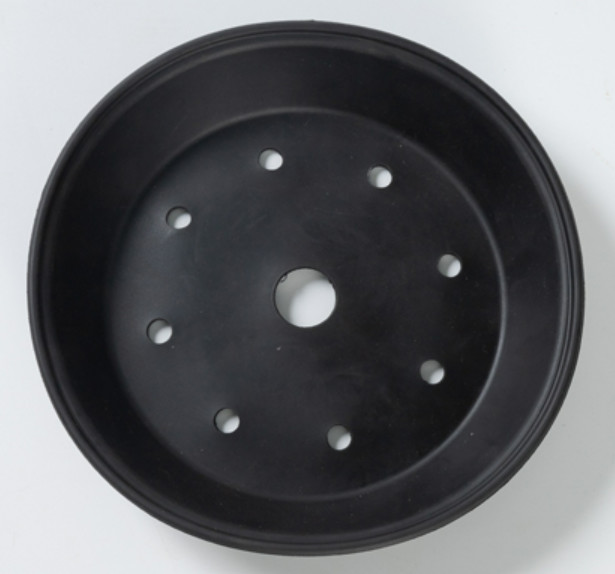

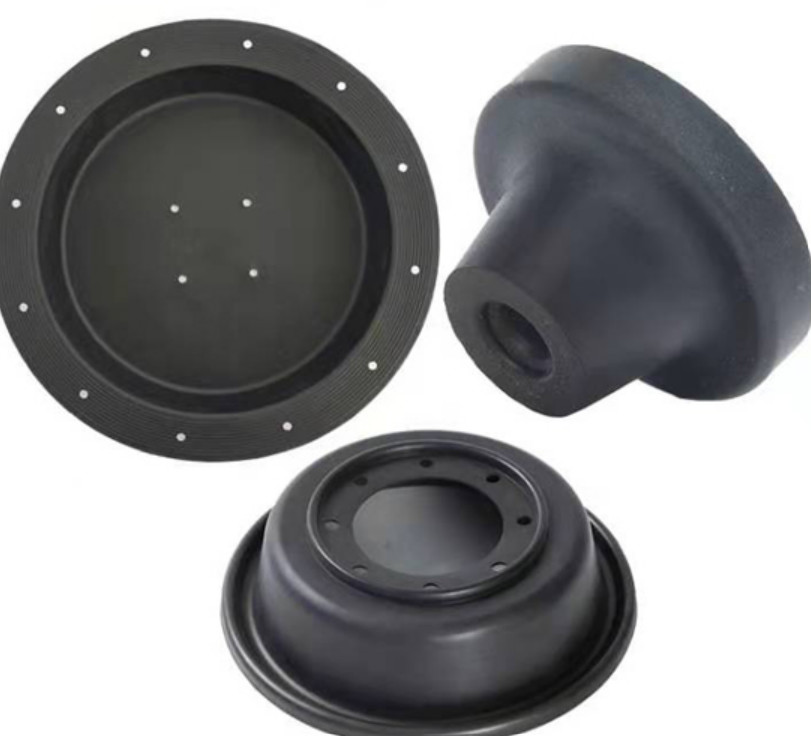

El diafragma rodante se forma como un sombrero de copa en el estado libre. Se hace del caucho con el paño de seda. El agujero medio en el top se utiliza para instalar el tronco de válvula. Para caber, fijar y sellar, el top y la parte inferior se pueden equipar de 0 tipos cambiador del borde, o de la parte inferior que rodea con el agujero de montaje.
El diafragma de goma se utiliza principalmente en el actuador neumático de la película, que puede convertir la salida de la señal de control (DC4~20mA o 1-5V) por el regulador en la dislocación linear del tronco de válvula a través del posicionador eléctrico (inteligente) de la válvula y del actuador neumático de la película. O accesorios de la dislocación angular del eje de la válvula.
| Materiales del producto | NBR, NR, etc. |
| Temperatura de funcionamiento | -20℃~80℃ |
| Vida de servicio | épocas ≥1000000 |
| Escenario del uso | Regulador de presión de gas |
Introducción de goma del diafragma del actuador del freno neumático:
En el diseño de algunos reguladores de presión media y baja, para solucionar el problema del disco desequilibrado de la válvula de regulación de la presión y mejorar el funcionamiento del regulador de presión, el método de instalar un diafragma de la balanza es de uso frecuente. Cuando un diafragma de equilibrio está instalado, la presión diferenciada entre la presión de entrada y la presión del mercado del regulador puede ser aumentada. En la industria del regulador, se llama un diafragma de la balanza en términos de uso, y se llama un diafragma rodante en el caucho, el instrumento, la maquinaria y otras industrias.

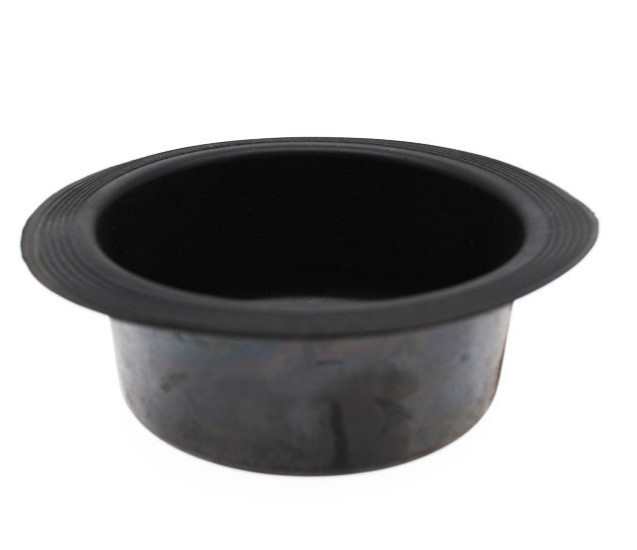

El diafragma rodante está en la forma de un sombrero de copa en el estado libre. Se hace del caucho con el paño de seda. El agujero medio superior se utiliza para instalar el tronco de válvula. Para instalar, fijar y sellar, el top y la parte inferior pueden tener bordes del anillo o. O bajo la forma de orificios de fijación alrededor del borde inferior.
Especificaciones de goma del diafragma del actuador del freno neumático:
| Diafragma rodante | Modelo |
Diámetro externo (milímetros) |
Diámetro interior (milímetros) |
Diámetro bajo (milímetros) | Altura (milímetros) | Grueso (milímetros) | Presión |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Nuestro servicio:
1. El empaquetado es embalaje neutral o embalaje modificado para requisitos particulares.
2. Le contestaremos en el plazo de 24 horas.
3. También proveeremos de usted buen servicio post-venta.
4. Se dan la bienvenida los pedidos del OEM o del ODM.
5. Las órdenes de ensayo son aceptables.
6. Precio de alta calidad y de fábrica.
7. el 100% aseguró la calidad.
