Diafragma de goma de la válvula del diafragma del balanceo de la bomba del diafragma del aire del actuador neumático de la válvula de goma industrial del cilindro
Detalles rápidos del diafragma de goma de la válvula del cilindro del actuador neumático del aire:
| Materiales del producto | NBR, NR, etc. |
| Temperatura de funcionamiento | -20℃~80℃ |
| Vida de servicio | épocas ≥1000000 |
| Escenario del uso |
Regulador de presión de gas |
Introducción de goma del diafragma de la válvula del cilindro del actuador neumático del aire:
En el diseño de algunos reguladores de presión media y baja, para solucionar el problema del disco desequilibrado de la válvula de regulación de la presión y mejorar el funcionamiento del regulador de presión, el método de instalar un diafragma de la balanza es de uso frecuente. Cuando un diafragma de equilibrio está instalado, la presión diferenciada entre la presión de entrada y la presión del mercado del regulador puede ser aumentada. En la industria del regulador, se llama un diafragma de la balanza en términos de uso, y se llama un diafragma rodante en el caucho, el instrumento, la maquinaria y otras industrias.

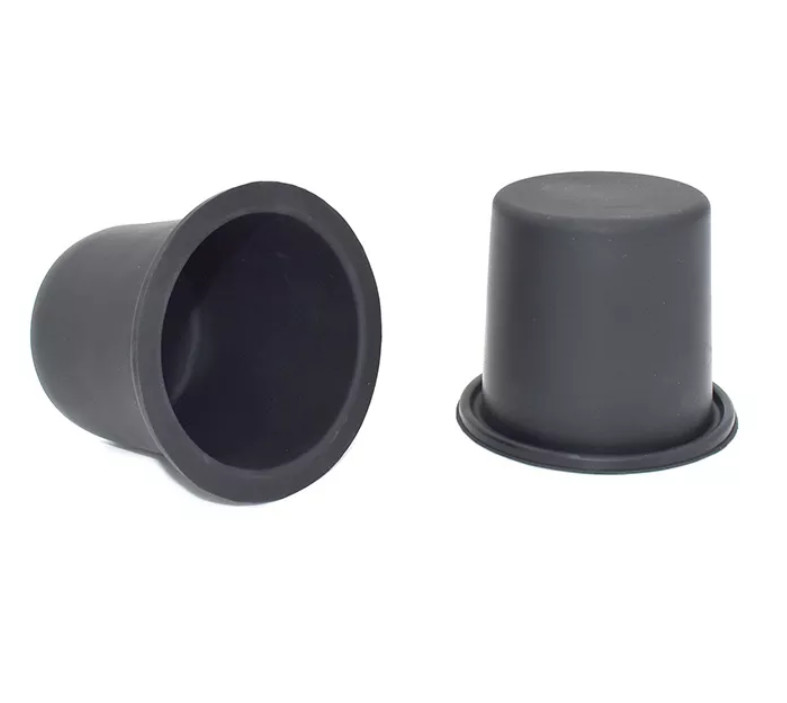

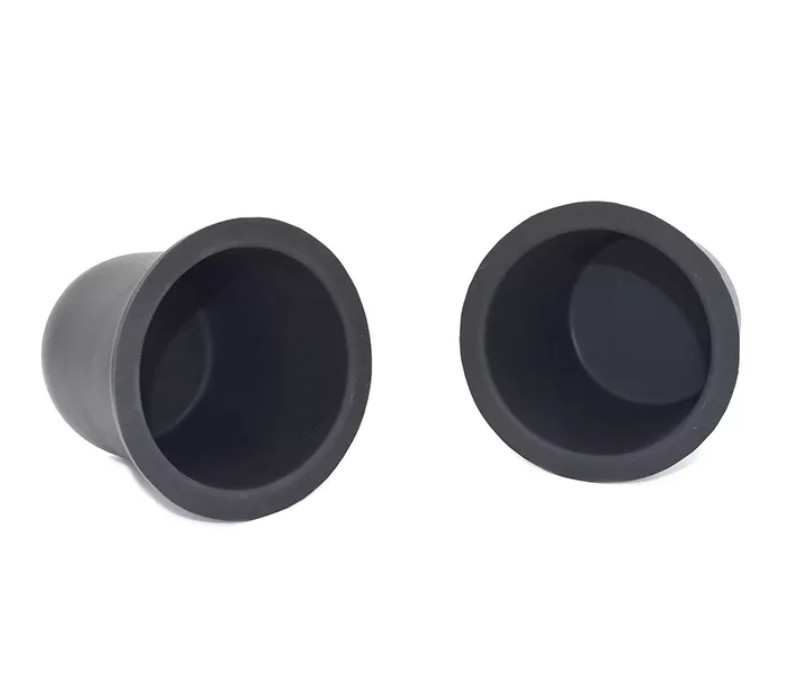

El diafragma rodante está en la forma de un sombrero de copa en el estado libre. Se hace del caucho con el paño de seda. El agujero medio superior se utiliza para instalar el tronco de válvula. Para instalar, fijar y sellar, el top y la parte inferior pueden tener bordes del anillo o. O bajo la forma de orificios de fijación alrededor del borde inferior.
Serie de goma del diafragma de la válvula:
• ZMA-1#, ZMA-2#, ZMA-3#, ZMA-4#, ZMA-5#, tipo diafragma de ZMA-6#AB de la válvula de regulación de ZMA
• ZHA22#, 23#, 24#, 34#, 45#, pequeño ZHA diafragma de la válvula de regulación de la serie de 56#
• HA-1, HA-2, HA-3, HA-4, HA-5, diafragma de la válvula de control de la serie CV3000
• 20, 201, 21S, 34, SM1, SM2, diafragma de alta presión del balanceo de la GMA de la serie del ST
• MF2, MF3, MF4, MF5, etc. frecuencia intermedia, diafragma de actuador de la multi-primavera de la serie de ECOTROL
• 811-U serie, 812-MFI-20, 812-MFI-30, 812-MFIII-30, 812-MFIII-60 y otros diafragmas del ARCA
• Diafragma 5221, 5227, 5235, 524S, 524L, 524E, 526S, 526L de la serie de KOSO 5200LA
• Fisher Series 657, diafragmas de actuador neumáticos de la película de 667 series
• 657-30#, 657-34-40#, 657-45-50#, 657-46-60#, 657-70#, 657-80#, 657-100#
667-30#, 667-34-40#, 667-45-50#, 667-46-60#, 667-70#, 667-80#, 667-100#
• Serie de ZMA, serie de ZH, serie de la ha, serie de la frecuencia intermedia
Detalles materiales del diafragma de goma de la válvula del cilindro del actuador neumático del aire:
Para el presente, los materiales comunes para el diafragma rodante son: el caucho natural (NR), caucho de butadieno del nitrilo (NBR), el funcionamiento de los dos materiales puede cubrir las necesidades de la mayoría de los ambientes industriales. En los ambientes industriales especiales (resistencia da alta temperatura de la resistencia, del ácido y del álcali) podría utilizar EPDM, caucho del flúor (FKM), caucho del neopreno (CR) para la producción, solamente el coste es relativamente alto.
Especificaciones de goma del diafragma de la válvula del cilindro del actuador neumático del aire:
| Diafragma rodante | Modelo |
Diámetro externo (milímetros) |
Diámetro interior (milímetros) |
Diámetro bajo (milímetros) | Altura (milímetros) | Grueso (milímetros) | Presión |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
