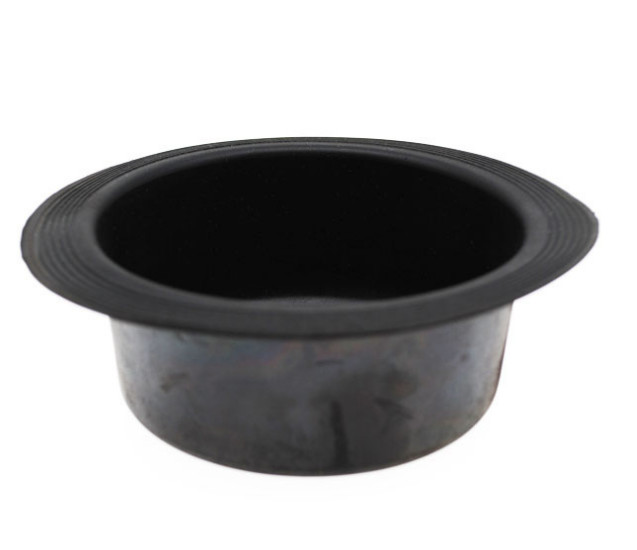

Diafragma de goma rodante de goma de la válvula de bomba del actuador linear del aire comprimido del diafragma rotatorio de efecto simple del cilindro
Descripciones de goma rodantes del producto del diafragma de la válvula de bomba:
Comparado con el diafragma acanalado de goma usado en válvulas de regulación, el diafragma rodante tiene una resistencia de alta presión.
Casi toda la carga de la presión del diafragma rodante es apoyada por el pistón, y solamente una pequeña parte de la presión líquida o de presión de gas es apoyada por el área estrecha del diafragma, así que el diafragma rodante puede obtener mayor fuerza de sustentación de la presión y un empuje más alto.
El diafragma de goma se utiliza principalmente en el actuador neumático de la película, que puede convertir la salida de la señal de control (DC4~20mA o 1-5V) por el regulador en la dislocación linear del tronco de válvula a través del posicionador eléctrico (inteligente) de la válvula y del actuador neumático de la película. O accesorios de la dislocación angular del eje de la válvula.
| Materiales del producto | NBR, NR, ETC. |
| Temperatura de funcionamiento | -20℃~80℃ |
| Vida de servicio | épocas ≥1000000 |
| Escenario del uso | Regulador de presión de gas |
Diafragma de goma rodante Characteristcs de la válvula de bomba:
Las técnicas de la fabricación de la materia textil hacen la resistencia de rasgón del producto más fuerte
Las materias primas de alta calidad aseguran el excelente rendimiento del material sí mismo
Especificaciones de goma rodantes del diafragma de la válvula de bomba:
| Diafragma rodante | Modelo |
Diámetro externo (milímetros) |
Diámetro interior (milímetros) |
Diámetro bajo (milímetros) | Altura (milímetros) | Grueso (milímetros) | Presión |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
